Хомутовые опоры КХ: Надежная фиксация и поддержка трубопроводов

В сложной инфраструктуре современных промышленных предприятий, энергетических комплексов и коммунальных систем трубопроводы играют ключевую роль, являясь артериями для транспортировки жидкостей, газов и пара. Однако сам по себе трубопровод — это не просто набор соединенных труб. Его долговечность, безопасность и бесперебойная работа напрямую зависят от правильного выбора и монтажа опорных конструкций. Среди всего разнообразия крепежных элементов особое место занимают хомутовые опоры типа КХ, предназначенные для подвижного крепления и надежной поддержки трубопроводов.

Назначение и область применения

Опоры хомутовые КХ представляют собой конструкцию, состоящую из несущего элемента (хомута), который охватывает трубу, и крепежной части (стойки, траверсы), фиксирующейся на строительных конструкциях — колоннах, стенах, перекрытиях или специальных металлических опорах. Их главное предназначение — подвижное крепление трубопроводов.

В отличие от жестких опор, которые полностью фиксируют трубу в точке крепления, хомутовые опоры КХ позволяют трубопроводу перемещаться в осевом направлении. Это критически важно для компенсации температурных расширений и сжатий. При нагреве или охлаждении труба изменяет свою длину, и если этому движению будет создано препятствие, в системе возникнут опасные напряжения, ведущие к деформациям, разрывам сварных швов и авариям.

Типичные области применения опор КХ:

Системы теплоснабжения (магистральные и квартальные тепловые сети).
Технологические трубопроводы промышленных предприятий (химических, нефтеперерабатывающих, металлургических).
Паровые и водяные магистрали на ТЭЦ и АЭС.
Системы вентиляции и кондиционирования.

Конструктивные особенности и преимущества

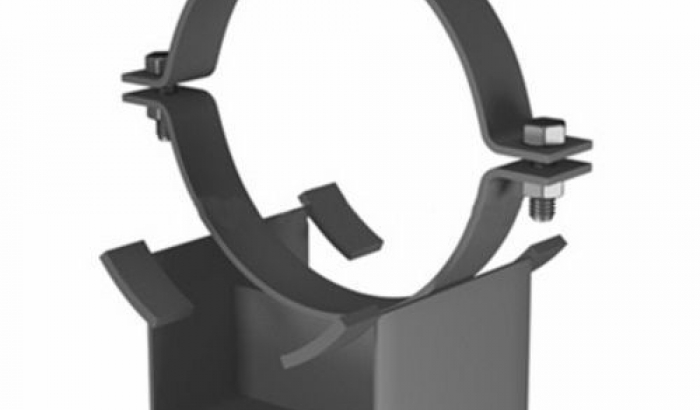

Конструкция хомутовой опоры КХ продумана для обеспечения максимальной надежности и простоты монтажа. Основными элементами являются:

Хомут. Изготавливается из прочной стальной полосы, образующей кольцо (или две полухомутовые скобы), охватывающее трубу. Внутренняя поверхность хомута часто имеет ребра жесткости, повышающие прочность конструкции.
Крепежные тяги (шпильки). Проходят через проушины хомута и стягивают его, обеспечивая плотный охват трубы. Резьбовое соединение позволяет регулировать усилие затяжки.
Опорная стойка или траверса. Элемент, который крепится к несущему основанию и удерживает хомут с трубой.

Ключевые преимущества опор КХ:

Компенсация температурных деформаций: Обеспечивают свободное осевое перемещение трубы, защищая систему от избыточных напряжений.
Универсальность: Существует широкий типоразмерный ряд опор КХ, позволяющий подобрать конструкцию для труб различного диаметра (от 18 до 1420 мм и более).
Надежность и долговечность: Изготавливаются из качественных марок стали (например, Ст3), часто с нанесением антикоррозионного покрытия (оцинковка, грунтовка), что обеспечивает длительный срок службы в агрессивных условиях.
Простота монтажа и обслуживания: Конструкция позволяет быстро установить опору на уже смонтированный трубопровод и при необходимости произвести ее регулировку или замену.
Защита изоляции: При использовании вместе с прокладками (например, из паронита или терморасширенного графита) хомут не повреждает антикоррозионную или тепловую изоляцию трубы.

Классификация и маркировка

Опоры хомутовые имеют четкую систему маркировки, регламентированную стандартами (например, сериями 4.903-10, 5.906-9). Маркировка КХ расшифровывается следующим образом:

К — хомутовая.
Х — с горизонтальной тягой (в отличие от КП — с приварной опорной деталью).

В обозначении также указывается диаметр трубы, для которого предназначена опора, и несущая способность (грузоподъемность). Например, КХ-80 — хомутовая опора для трубы диаметром 80 мм.

Хомутовые опоры КХ, несмотря на свою кажущуюся простоту, являются высокофункциональным и незаменимым элементом любого ответственного трубопровода. Они выполняют роль не просто "подпорки", а интеллектуального компонента системы, который, обеспечивая поддержку, одновременно гарантирует ее гибкость и устойчивость к температурным воздействиям. Правильный выбор, расчет и монтаж опор КХ — это залог безаварийной и долговечной эксплуатации трубопроводных систем, что в конечном итоге влияет на экономическую эффективность и экологическую безопасность всего объекта.
