Аппарат для сварки ПНД труб: руководство по выбору и использованию для надежных стыков

Создание долговечных и герметичных трубопроводов из полиэтилена низкого давления (ПНД) невозможно без применения специализированного оборудования. Аппарат для сварки ПНД труб — это не просто инструмент, а технологический комплекс, от качества и правильности работы которого зависит надежность всей системы, будь то водоснабжение, газификация или канализация. Понимание принципов работы, типов и ключевых критериев выбора этого оборудования необходимо как для профессиональных монтажных бригад, так и для частных мастеров, берущихся за масштабные проекты.

Принцип сварки и типы аппаратов: в чем разница?

В основе процесса лежит метод контактной сварки, а точнее — плавление торцов соединяемых деталей под давлением и при определенной температуре. Существует два основных типа сварки, для каждого из которых предназначен свой вид аппарата:

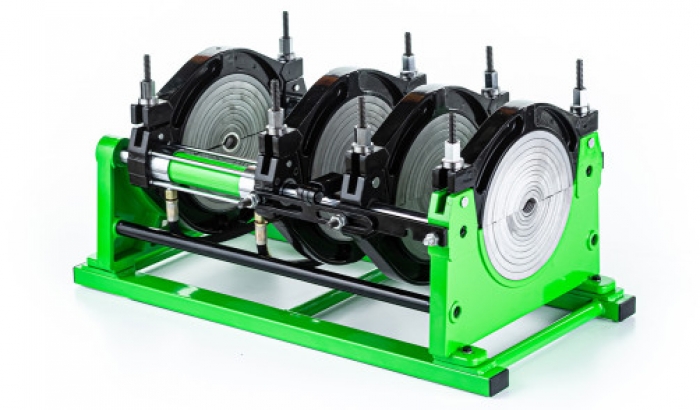

Стыковая сварка. Это самый распространенный метод для соединения труб одинакового диаметра, преимущественно от 50 мм и выше. Аппарат для стыковой сварки (часто называемый «сварочный станок») представляет собой механизм, который фиксирует торцы труб в центраторах, точно их торцует (срезает неровности) и затем нагревает с помощью специальной нагревательной плиты (зеркала). После оплавления до вязко-текучего состояния плита убирается, и трубы под давлением соединяются друг с другом. Процесс состоит из нескольких этапов: нагрев, оплавление, осадка. Ключевые элементы такого аппарата:
- Рама: Несущая конструкция, обеспечивающая жесткость.
- Центраторы: Зажимы, надежно фиксирующие трубы и обеспечивающие их соосность.
- Гидравлический блок: Создает необходимое давление для осадки.
- Нагревательная плита (зеркало): Элемент, который непосредственно расплавляет полиэтилен.
- Блок управления (ПИД-регулятор): Контролирует и поддерживает заданную температуру, время и давление.
Электромуфтовая сварка. Этот метод используется для соединения труб разного диаметра, монтажа в стесненных условиях (например, колодцах) и присоединения арматуры. Аппарат для электромуфтовой сварки — это, по сути, точный терморегулятор. Сама сварка происходит с помощью специальной муфты, внутри которой находится нагревательная спираль. Аппарат подает на спираль напряжение, она разогревается и плавит полиэтилен, как самой муфты, так и трубы, создавая монолитное соединение. Главное преимущество этого метода — мобильность и возможность работы с трубами меньшего диаметра.

Ключевые критерии выбора сварочного аппарата

Чтобы не ошибиться с покупкой, необходимо обращать внимание на несколько фундаментальных параметров:

Диапазон свариваемых труб (для стыковых аппаратов). Это основной параметр. Аппараты бывают рассчитаны на определенный диапазон, например, 50-160 мм, 63-315 мм или 160-630 мм. Выбор зависит от типовых задач. Универсальные модели дороже, а узкоспециализированные — дешевле и часто надежнее в своей нише.
Мощность гидравлического цилиндра. От этого параметра зависит усилие осадки, которое критически важно для качества шва. Недостаточное давление приведет к непровару, а избыточное — к выдавливанию всего расплава и образованию «холодного» стыка.
Тип и точность блока управления. Современные аппараты оснащаются цифровыми ПИД-регуляторами. Они автоматически контролируют все этапы сварки по заранее заданной программе, что минимизирует человеческий фактор. Важна возможность ручной корректировки параметров для опытных сварщиков.
Комплектация и мобильность. Для работы в полевых условиях важна масса аппарата, наличие транспортировочных колес и возможность работы от генератора. Также проверяйте комплектацию: часто центраторы под разные диаметры, гидронасос и блок управления продаются отдельно.
Для электромуфтовых аппаратов: возможность считывания штрих-кода с муфты является огромным плюсом. Это гарантирует, что все параметры сварки (время, температура, остывание) будут установлены автоматически, исключая ошибки.

Этапы качественной стыковой сварки: технология в деталях

Даже с лучшим аппаратом результат зависит от соблюдения технологии:

Подготовка: Трубы надежно фиксируются в центраторах, проверяется их соосность. Торцы очищаются от грязи и влаги.
Торцовка: С помощью торцевателя снимается тонкий слой материала для создания идеально параллельных и чистых поверхностей.
Нагрев: Между торцами устанавливается нагревательная плита. После контакта под давлением начинается процесс оплавления. Давление и время строго регламентированы.
Удаление плиты и осадка: По истечении времени нагрева плита быстро убирается, и трубы немедленно соединяются под рабочим давлением. Происходит взаимное проникновение расплавленных полимеров.
Охлаждение: Сварочный шов оставляют в неподвижном состоянии до полного остывания. Нарушение времени охлаждения — одна из самых частых причин брака.

Правильно подобранный и грамотно используемый аппарат для сварки ПНД труб — это не просто расходы, а долгосрочная инвестиция в безаварийную работу трубопровода. Экономия на качестве оборудования или попытка нарушить технологический процесс неминуемо leads к протечкам, разрывам и, как следствие, к многократно более высоким затратам на ремонт. Современные сварочные аппараты, оснащенные системами автоматического контроля, делают процесс максимально предсказуемым и надежным, обеспечивая срок службы соединений, сопоставимый с жизненным циклом самих ПНД труб — до 50 лет и более.
