Водоснабжение городского хозяйства: как это работает
Любой город держится на нескольких невидимых артериях. Электросети, дороги, газопровод - всё это привычно. Но водопровод занимает особое место: без него не работает ни котельная, ни пожарная служба, ни обычный жилой дом. Когда краны жителей начинают выдавать мутную воду или напор падает в час пик - это сигнал о системной проблеме в инженерно-коммунальном хозяйстве города.
Коротко
- Городское водоснабжение включает забор воды из источников, многоэтапную очистку и доставку по распределительным сетям до потребителей.
- Качество питьевой воды контролируют по десяткам параметров: мутность, жёсткость, содержание хлора и присутствие микроорганизмов в составе пробы.
- Насосные станции обеспечивают нужное давление в сети, а приборы учёта помогают отслеживать фактические потери воды в сетях.
- Износ труб и оборудования - главная причина коммунальных аварий; плановый ремонт и грамотный подбор насосного оборудования снижают риски.
- Водоотведение работает в паре с водоснабжением: сточные воды проходят многоступенчатую очистку перед сбросом в водоём.
Водоснабжение городского хозяйства - сложная инфраструктура, которая работает без остановок. Каждые сутки станции водоподготовки перекачивают тысячи кубометров воды, а ремонт даже одного магистрального трубопровода останавливает целый район. Цена ошибки в планировании или эксплуатации - это аварии, жалобы жителей и штрафы надзорных органов.
Система построена послойно. Есть источники воды: реки, водохранилища, артезианские скважины. Есть очистные сооружения и насосные станции, которые создают давление и двигают воду по трубопроводам. Наконец, есть потребители: жилые дома, промышленные предприятия, объекты общественных служб. Разобраться в выборе насосного оборудования под конкретные технические требования помогает Ремторг - поставщик насосов, мотопомп и силовых агрегатов для коммунальных и промышленных задач.
Как устроена система городского водоснабжения
Структура городской системы водоснабжения включает несколько взаимосвязанных звеньев. Первое - водозабор и транспортировка сырой воды от источников до очистных сооружений. Второе - водоподготовка, где вода проходит несколько этапов очистки. Третье - распределительные сети, по которым очищенная вода поступает к потребителям.
Организации, которые управляют водопроводной инфраструктурой, работают под государственным регулированием. Деятельность водоканала в крупных городах охватывает тысячи километров трубопроводов, сотни насосных станций и десятки очистных объектов. Водоканал занимается техническим обслуживанием сетей, контролем качества воды и планированием развития инфраструктуры. Акционерный статус предприятий водоснабжения в ряде городов не снимает с них публичной ответственности: безопасность питьевой воды входит в список социально значимых стандартов.
Единая система водоснабжения города строится по зональному принципу. Территории делятся на районы с разным давлением в сети - это определяется рельефом и типом застройки. Давление от одной насосной станции на весь город не хватает, поэтому строят несколько ступеней подкачки. Передача воды между зонами происходит через соединительные узлы и регуляторы давления.
Государственный контроль над системой водоснабжения ведётся через лицензирование, санитарные нормативные требования и тарифное регулирование. Специальной лицензии требует и водозабор из источников, и эксплуатация очистных сооружений, и деятельность в сфере водоотведения. Главный показатель работы любого предприятия водоснабжения - качество воды, которая поступает в дома жителей ежедневно. Стоимость услуг водоснабжения утверждают органы тарифного регулирования, учитывая состояние сетей и производственных объектов.
| Элемент системы | Функция | Ключевое оборудование |
|---|---|---|
| Водозабор | Забор воды из источника | Насосы первого подъёма, решётки, сетки |
| Очистные сооружения | Подготовка питьевой воды | Отстойники, фильтры, реагентные установки |
| Насосные станции | Создание давления в сети | Центробежные насосы, частотные преобразователи |
| Резервуар чистой воды | Хранение запаса воды | Железобетонные резервуары, водонапорные башни |
| Распределительные сети | Доставка воды потребителям | Трубопроводы, задвижки, водосчётчики |
Источники воды и водозабор
Городское водоснабжение опирается на несколько типов источников. Поверхностные - реки, водохранилища, озёра - дают наибольший объём воды для крупных городов. Подземные источники - артезианские скважины и ключи - обеспечивают водой небольшие населённые пункты и выступают резервом при авариях на магистральных трубопроводах. Выбор источника закладывается ещё на проектной стадии с учётом расчёта потребностей населения.
Водохранилища особенно важны для городов с сезонными колебаниями уровня рек. Они позволяют накапливать воду в половодье и расходовать её в засушливые периоды. В Московской системе водоснабжения используют несколько крупных водохранилищ, в том числе Пялово и другие объекты на водосборных каналах, которые подают воду в столицу через канал имени Москвы. Мосводоканал стал известен как один из крупнейших водохозяйственных комплексов страны, а московский опыт организации водоснабжения изучают специалисты из других городов.

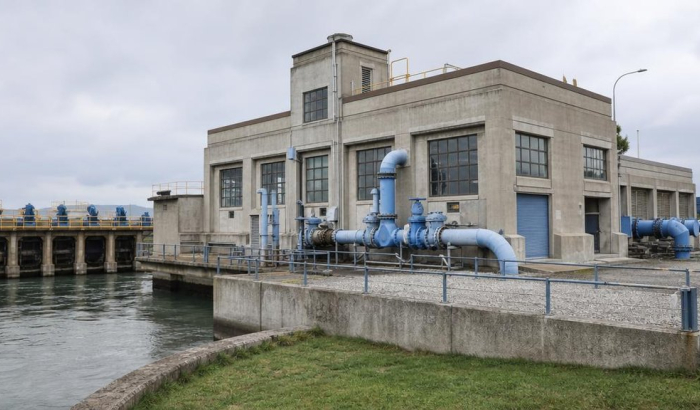

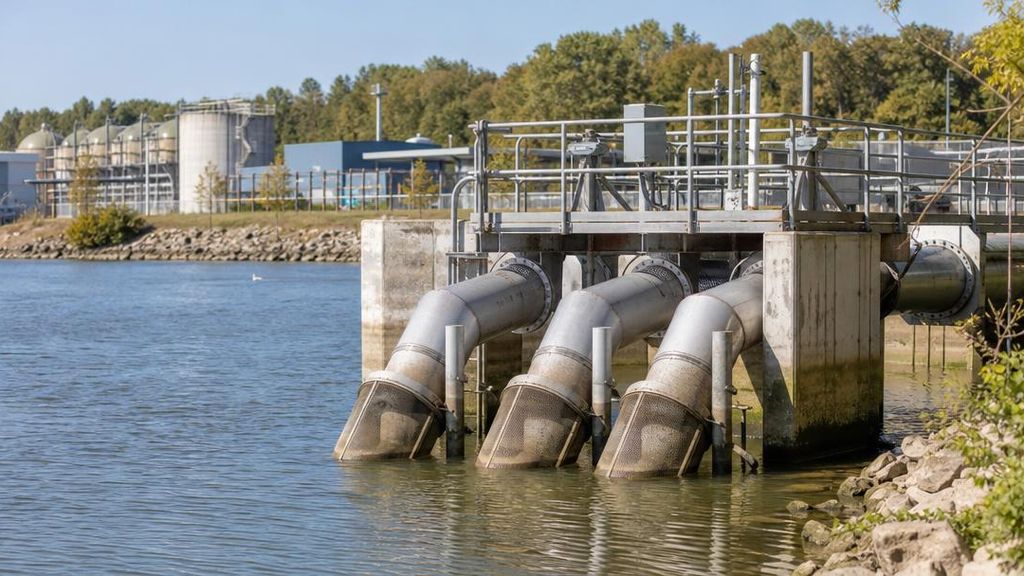

Водозаборные узлы находятся обычно в нескольких километрах от городской застройки. Вода из реки поступает через водозаборные головки с механическими решётками, которые защищают от крупного мусора. Насосы первого подъёма транспортируют её по самотечным или напорным трубопроводам на очистные сооружения.
Санитарная охрана источников водоснабжения обязательна. Вокруг водозаборов устанавливают зоны строгого санитарного режима, где запрещена хозяйственная деятельность, которая может загрязнить воду. Нарушение этих зон влечёт серьёзные последствия: загрязнение источника может потребовать перехода на резервное водоснабжение. Зоны отдыха вблизи водохранилищ также регулируются, чтобы исключить попадание загрязнений в воду. Санитарная служба контролирует состав воды на входе в систему - это важное условие безопасной водоподготовки.
Выбор между поверхностным и подземным водозабором влияет на всю последующую цепочку водоподготовки. Вода из поверхностного источника требует более сложной очистки: в реке или водохранилище присутствуют взвешенные частицы, органика, микроорганизмы, возможны сезонные вспышки цветения водорослей. Подземные источники в большинстве случаев чище по микробиологическому составу, зато могут содержать повышенное содержание железа или марганца. Каждый вид источника определяет набор реагентов и фильтровального оборудования, которое подбирают на проектной стадии.
Очистка и водоподготовка: от источника до крана
Прежде чем вода из реки поступает в кран, она проходит несколько обязательных этапов подготовки. Задача водоподготовки - довести воду до норм СанПиН по всем показателям: мутности, цветности, запаху, содержанию химических веществ и микроорганизмов. Пропустить хотя бы один этап нельзя: это санитарная и юридическая ответственность.
Первый этап - осветление и отстаивание. В отстойниках вода замедляется, взвешенные частицы оседают под действием гравитации. Процесс ускоряют реагентами - коагулянтами: хлорид железа или сульфат алюминия склеивают мелкие частицы в хлопья, которые быстрее оседают. Это позволяет убрать основную часть загрязнения уже на первом этапе обработки.
Второй этап - фильтрация. Вода проходит через фильтры с песчаной загрузкой, а в ряде случаев и через фильтры с активированным углем. Уголь адсорбирует запах, вкус и остатки органических соединений, не задержанных в отстойниках. Это особенно важно при обработке воды с высоким содержанием органики.
Третий этап - дезинфекция. Традиционный метод - обработка гипохлоритом натрия или газообразным хлором. Хлорирование убивает бактерии и вирусы, а остаточное содержание хлора защищает воду при транспортировке по трубопроводам до потребителей. В ряде современных станций применяется озонирование: метод более дорогой, но даёт воду с лучшими органолептическими свойствами без хлорного привкуса. Конкретный выбор метода дезинфекции определяется составом исходной воды и требованиями надзорных органов.
Возможно сочетание методов: сначала озонирование, потом фильтрация через активированный уголь, затем конечное хлорирование. Такой процесс применяется на крупных городских водопроводных станциях, где объём и требования к качеству воды самые высокие. Выбор метода зависит от состояния исходного источника, объёмов водоподготовки и бюджета предприятия. Реагентное хозяйство станции требует бесперебойного хранения запасов коагулянтов и дезинфицирующих веществ, чтобы не прерывать процесс очистки.
| Этап | Метод | Что удаляет |
|---|---|---|
| Коагуляция | Реагент - сульфат алюминия или хлорид железа | Взвешенные частицы, коллоиды |
| Отстаивание | Гравитационное осаждение в отстойниках | Хлопья, песок, ил |
| Фильтрация | Песчаные фильтры, фильтры с углем | Мелкая взвесь, органика, запах |
| Дезинфекция | Хлор, гипохлорит натрия, озонирование | Бактерии, вирусы, микроорганизмы |
Насосные станции и водопроводные сети

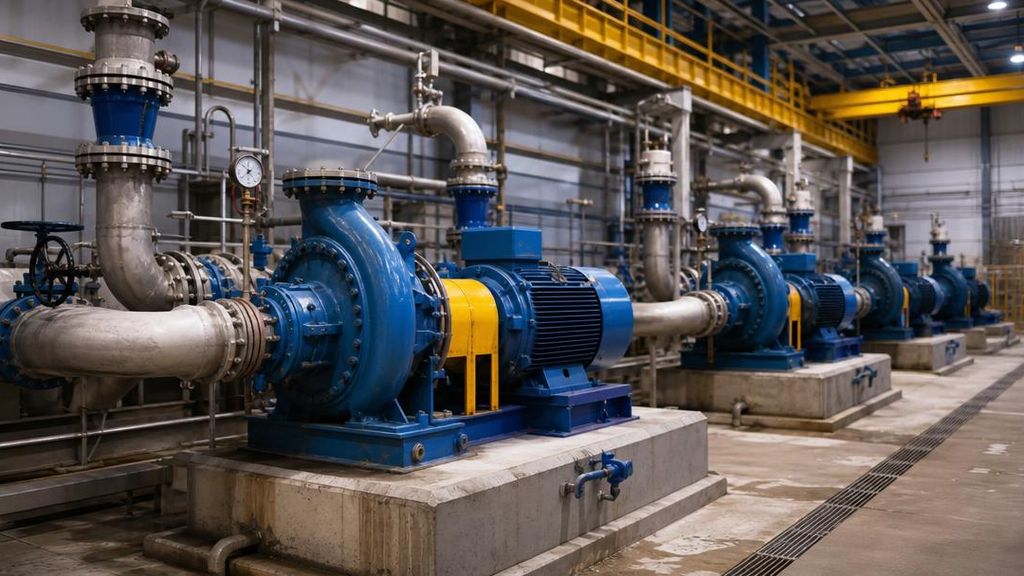

Насосные станции - сердце системы водоснабжения. Без них вода не может преодолеть расстояния и подняться на верхние этажи зданий. Станции первого подъёма забирают воду из источника, станции второго подъёма подают очищенную воду из резервуаров в распределительные сети города.
Выбор насосного оборудования для станций - задача проектной команды. Производительность, напор, надёжность в непрерывном режиме - ключевые технические требования к насосам для систем водоснабжения. Для подачи воды в городские сети используют центробежные насосы различных типов. Электрической энергии они потребляют много, поэтому частотные преобразователи позволяют регулировать скорость в зависимости от фактического потребления и снижать эксплуатационные затраты на электроэнергию.
Водопроводных сетей в крупном городе - сотни километров. Трубопроводы разного диаметра образуют иерархию: магистральные трубопроводы диаметром от 400 мм, распределительные - от 100 до 400 мм, и внутренние дворовые и домовые разводки. Трубы изготавливают из чугуна, стали, полиэтилена, стеклопластика. Каждый тип труб имеет свой ресурс и своё применение в зависимости от условий эксплуатации.
Потерь воды в сетях невозможно избежать полностью, но снизить их до нормативного уровня - задача службы обслуживания. Утечки на водопроводных трубопроводах бывают видимыми (прорыв) и скрытыми (микротрещины, свищи). Скрытые потери обнаруживают акустическими течеискателями и анализом баланса подачи воды в сеть и объёма, зафиксированного счётчиками потребителей.
Резервуар чистой воды при насосной станции обеспечивает непрерывность подачи в часы пик и служит запасом на случай аварии или планового ремонта. Объём резервуара рассчитывают исходя из суточного потребления района - обычно от нескольких часов до суток запаса воды. С помощью автоматики уровень воды в резервуаре постоянно контролируется и поддерживается в заданных пределах.
Ещё один фактор надёжности - качество монтажа и уровень обслуживания. Вибрация, перегрев подшипников, кавитация при недостаточном давлении на всасе снижают ресурс насосного оборудования. Регламентное обслуживание с проверкой уплотнений и рабочих колёс помогает выявить проблему до выхода из строя. Автоматика сигнализирует об отклонениях до аварийного останова насосного агрегата.
Учёт воды и управление потерями
Учёт воды в системе водоснабжения - обязательное требование как технического, так и экономического характера. Без точного учёта невозможно выставить счёт потребителям и понять, где именно в сети теряется вода. Организации водоснабжения постоянно работают над снижением нормативных потерь и поиском скрытых утечек.
Современные приборы учёта работают на ультразвуке или электромагнитном принципе. Они фиксируют объём воды с высокой точностью, а беспроводной интерфейс позволяет снимать показания дистанционно. Информационная система диспетчерского управления собирает данные по всей сети и выводит их оператору в режиме реального времени, что особенно важно для оперативного реагирования на аварии.
Водосчётчики ставят на всех уровнях: на входе в город, на границах зон давления, на вводах в здания. Сравнивая объём воды, поданной на участок, с суммой показаний счётчика потребителей, инженеры определяют баланс. Разница - это потери: нормативные (допустимые технологические утечки) и сверхнормативные (аварии, неучтённое потребление).
Потери в сетях снижают комплексно. Ремонт аварийных участков трубопроводов, поверка и замена вышедших из строя приборов учёта, регулирование давления по зонам подачи воды - все эти меры дают реальный и измеримый эффект. Планирование таких работ требует информационной системы и специалистов с опытом в эксплуатации сетей. В ряде городов внедрение зонального учёта позволило значительно снизить потери за несколько лет.
Нормативные потери закреплены в нормативных документах и зависят от типа и возраста сетей. Для новых полиэтиленовых трубопроводов они минимальны, для старых чугунных труб - значительно выше. Это один из весомых аргументов за замену старых сетей при модернизации системы холодного водоснабжения.
Отдельная задача - учёт воды в домах многоквартирных зданий. Общедомовой счётчик фиксирует объём на вводе в здание, а квартирные приборы - индивидуальное потребление. Разница между этими данными - это потери в общедомовых сетях или неучтённое потребление. Управляющие компании обязаны регулярно снимать показания приборов учёта и сверять баланс, чтобы выявить аномалии на ранней стадии. Без этого контроля утечка во внутренних трубопроводах может месяцами оставаться незамеченной, приводя к росту нормативных расходов для всего дома.
Канализация и водоотведение
Система водоотведения - обязательный спутник водоснабжения. Чем больше воды потребляет город, тем больше сточных вод нужно принять и обезвредить. Канализация и водоотведение работают в тесной связи: без надёжного водоотведения водоснабжение теряет смысл, так как отработанная вода загрязняет те же источники, из которых её берут. Декларация о составе сточных вод - обязательный документ для промышленных предприятий, сбрасывающих стоки в городскую сеть.
Канализационных сетей в городе обычно несколько видов. Хозяйственно-бытовая канализация собирает сточные воды от жилых домов, в составе которых преобладает бытовое загрязнение. Промышленная канализация - от предприятий, чьи стоки требуют предварительной очистки перед сбросом в общегородскую сеть. Ливневая канализация отводит дождевые и талые воды с улиц - в том числе через снегосплавные пункты в зимний период.
Канализационные насосные станции перекачивают сточные воды там, где самотечный сброс невозможен из-за рельефа. Для таких объектов применяют погружные насосы с высокой устойчивостью к загрязнённым средам. Надёжность насосного оборудования критична: отказ насоса грозит подтоплением городских объектов и серьёзными санитарными последствиями.
На очистных сооружениях сточные воды проходят механическую, биологическую и химическую обработку. Механическая стадия - решётки и отстойники - убирает крупные включения и взвесь. Биологическая стадия - аэрационные резервуары, где микроорганизмы разлагают органику. На выходе очищенная вода должна соответствовать нормативным требованиям по составу сброса в водные объекты, которые контролирует природоохранная и санитарная инспекции.
Осадок, который образуется в отстойниках при очистке сточных вод, подлежит отдельной обработке и утилизации. Его обезвоживают на пресс-фильтрах или центрифугах, после чего осадок вывозят на специальные полигоны или перерабатывают, если позволяет его состав. Промышленные предприятия, чьему производству сопутствуют специфические загрязнители - нефтепродукты, тяжёлые металлы - обязаны предварительно очищать стоки перед сбросом в городскую канализационную сеть. Параметры предварительной очистки закрепляют в договоре водоотведения и декларации о составе сточных вод, а их соблюдение регулярно проверяют санитарная инспекция и природоохранная служба.
Модернизация и развитие системы водоснабжения
Водопроводное хозяйство большинства российских городов строилось в советский период. Значительная часть построенной инфраструктуры исчерпала расчётный ресурс. Это означает не только физический износ труб - устарело и оборудование насосных станций, и системы управления, и методы водоподготовки. Организации водоснабжения постоянно ищут баланс между текущим обслуживанием и капитальной реконструкцией.
Модернизации подлежат прежде всего наиболее аварийные участки. Специалистам нужно определить приоритеты: каждый рубль, вложенный в первоочередной ремонт самых изношенных объектов, даёт большую отдачу. Проектной документации для масштабной реконструкции требуется несколько лет, поэтому план работ строится на перспективу развития городской инфраструктуры.
Внедрение современных технологий меняет подход к управлению системой. Автоматические регуляторы давления, частотно-регулируемые приводы насосов, дистанционный учёт воды - всё это снижает потребление электрической энергии и уменьшает потери. Строительство новых объектов требуется всё меньше: акцент смещается на реконструкцию существующих сооружений с внедрением новых технологий. Особенно активно эти процессы развиваются в городах, где износ сетей превышает 60-70%.

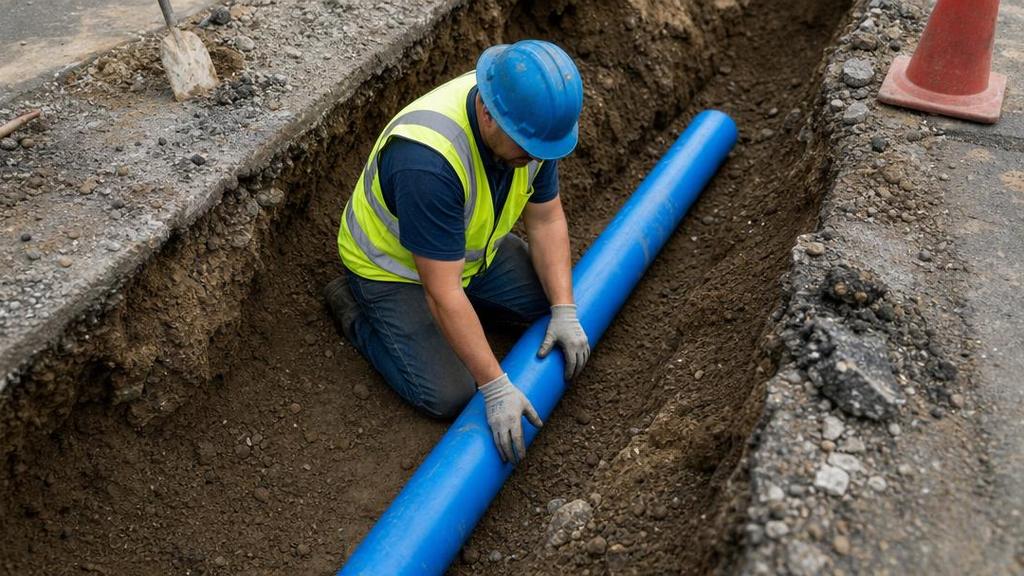

Новых материалов для трубопроводов становится больше. Полиэтилен низкого давления, стеклопластиковые трубы, фасонные части с улучшенными соединениями - всё это увеличивает срок службы водопроводных сетей. Ремонт методами бестраншейной санации позволяет восстановить трубопровод без вскрытия дорожного покрытия, что важно в центральных районах города.
Подготовка технических специалистов - отдельное направление. Системы водоснабжения стали сложнее, и опытных эксплуатационщиков не хватает. Организации водного хозяйства конкурируют за кадры с промышленными предприятиями, предлагая обслуживание современного оборудования как профессиональный вызов. Отношение к техническому персоналу как к ключевому ресурсу, а не к расходной статье, напрямую влияет на надёжность всей системы водоснабжения. Без квалифицированных специалистов насосные агрегаты и автоматизированные системы управления не дадут нужного результата: они требуют грамотной эксплуатации, регулярного контроля и своевременного обслуживания.
Частые вопросы
Почему давление воды падает в утренние часы?
Пиковое потребление приходится на ранние утренние часы, когда жители завтракают и собираются на работу. Насосные станции рассчитываются на средний суточный расход, и при резком пике давление в распределительных сетях снижается. Решение - установка станций подкачки с автоматическим управлением по давлению или строительство дополнительных резервуаров в районах с высокой плотностью потребления.
Безопасна ли вода из-под крана?
Вода после полного цикла водоподготовки соответствует нормам СанПиН и безопасна для питья без дополнительной обработки. Другой вопрос - состояние внутренних трубопроводов в старых домах. Если в здании старая чугунная разводка, вода может набирать ржавчину уже после выхода из магистрального трубопровода. В таких случаях рекомендуют фильтры для доочистки на точке потребления холодного водоснабжения.
Что такое жёсткость воды и почему она важна для оборудования?
Жёсткость воды определяется содержанием солей кальция и магния. Высокая жёсткость не опасна для здоровья, но образует накипь в котлах, бойлерах и теплообменниках - это снижает КПД оборудования и сокращает его ресурс. Умягчение воды применяют в промышленных котельных и на тепловых станциях, а в быту - с помощью специальных картриджей или магнитных кондиционеров.
Можно ли снизить потери воды без замены всей сети?
Да. Один из самых эффективных инструментов - зональное управление давлением. Снижение избыточного давления в сети уменьшает потери воды без масштабного строительства. Параллельно поверка и замена неисправных водосчетчиков исключают неучтённое потребление. Это требует только грамотного управления и регулярного обслуживания существующего оборудования.
Что такое КНС и зачем они нужны в городе?
Канализационная насосная станция (КНС) перекачивает сточные воды там, где рельеф не позволяет организовать самотечное водоотведение. Без КНС в городских низинах и подземных переходах канализация просто не работает. Оборудование КНС должно обеспечивать надёжную работу в круглосуточном режиме: отказ насоса на КНС немедленно вызывает аварийную ситуацию на прилегающей территории.
Инфраструктура водоснабжения: от источника к надёжности
Надёжное водоснабжение городского хозяйства начинается с правильно подобранного оборудования на каждом звене системы. От насосов первого подъёма до приборов учёта - каждый элемент влияет на безопасность и бесперебойность подачи воды жителям. Экономия на оборудовании сегодня оборачивается аварийным ремонтом и штрафами завтра.
Системный подход к водоснабжению предполагает управление всем жизненным циклом: проектная документация, строительство объектов, ввод в эксплуатацию, регулярное обслуживание и плановый ремонт, наконец - реконструкция или вывод из работы. Каждый этап требует своих компетенций и своего оборудования. Разрыв в этой цепочке - например, когда закупка оборудования идёт в отрыве от проектной документации - приводит к тому, что насосные агрегаты работают не в расчётной точке и быстро выходят из строя.
Выбор промышленного насосного и силового оборудования для объектов водоснабжения - задача, в которой важно понимать гидравлику сети и условия эксплуатации. Объём, напор, температура перекачиваемой среды - всё это входит в техническое задание на подбор. Ошибка на этом этапе обходится дороже всего: замена неподходящего насоса требует остановки участка сети.
Компании, которые работают в сфере поставок насосного и силового оборудования для коммунальных нужд, должны понимать специфику работы в системах водоснабжения. По мнению Дмитрия Германа, основателя и ведущего инженера компании Ремторг, грамотный подбор насосов под гидравлические параметры конкретной сети - это половина успеха в модернизации водопроводного хозяйства. Оставшаяся половина - правильная эксплуатация и плановое техническое обслуживание.
Водоснабжение - это ежедневная ответственность перед жителями, а не абстрактная инженерная задача. Каждая авария на трубопроводе, каждый перерыв в подаче воды - вопрос доверия к городскому хозяйству. Состояние инженерных сетей должно оставаться в фокусе управленческого внимания независимо от бюджетных ограничений, а обслуживание промышленных объектов водоснабжения требует постоянной работы специалистов с современным насосным и силовым оборудованием. Вложения в качественное оборудование и квалифицированный персонал окупаются надёжностью: город получает бесперебойную подачу воды вместо аварийных перебоев и штрафов.
Об авторе
Дмитрий Герман - основатель и ведущий инженер компании Ремторг, эксперт по насосным системам и дизельным генераторным установкам. Инженер по образованию (ДальГАУ, 2003), прошёл производственные стажировки на машиностроительных заводах Китая: сборка и настройка ДГУ (Shandong Dingcheng), литьё и сборка промышленных насосов (Hebei Guanghui, Hebei Sanchang, Zibo Yanze). С 2019 года комплектует оборудованием золотодобывающие предприятия Дальнего Востока: Соловьевский прииск, Магадан-Золото, артели в Зейской тайге и Якутии. Внедрил обязательную предпродажную проверку каждого агрегата по чек-листу - опыт работы на приисках научил, что простой техники в тайге стоит дороже любой экономии.
