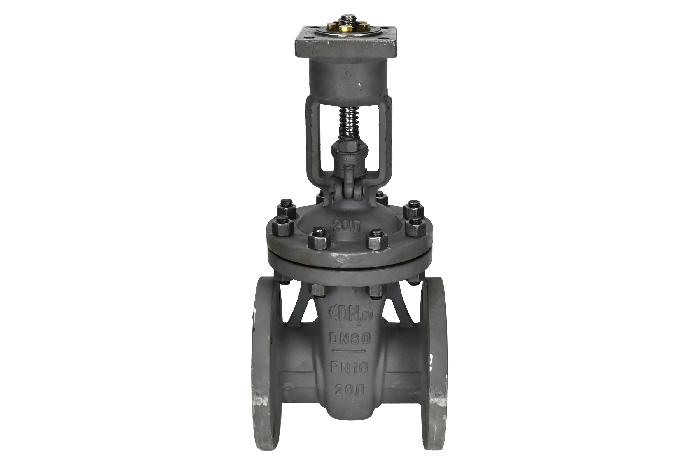

Технические характеристики и преимущества применения клиновых задвижек 30с941нж

При эксплуатации трубопроводных систем возникает необходимость удаленного управления потоками транспортируемых жидких и газообразных веществ, особенно в труднодоступных местах и при больших диаметрах труб. Для перекрытия слабоагрессивных рабочих сред температурой -40°…+425°C применяют задвижки 30с941нж, которые укомплектованы электроприводом. Они позволяют управлять потоками дистанционно и предусматривают возможность интеграции с действующими автоматизированными системами.

Применение и технические характеристики

Клиновые задвижки 30с941нж допускают эксплуатацию при наружной температуре -40…+40 °C, поэтому могут устанавливаться на трубопроводах в помещениях и на открытых участках в регионах с умеренным климатом. Они используются в инженерных системах и на технологических линиях предприятий, по которым транспортируют рабочие среды с номинальным давлением PN 1,6 МПа.

Эксплуатационные возможности задвижек 30с941нж обеспечивают за счет оптимального сочетания конструктивных решений и материального исполнения. Для запорной арматуры характерно следующее:

Прочный корпус с соединительными патрубками и крышка (ой), которые получают методом литья из конструкционной стали 25Л. Высокое содержание углерода, составляющее 0,22-0,30%, увеличивает стойкость корпусных деталей к нагрузкам. Хорошие литьевые свойства стали обеспечивают однородность и отсутствие дефектов структуры.
Затвор, элементы которого устойчивы к коррозии. Он состоит из клина с наплавкой и выдвижного шпинделя, и при перемещении перпендикулярно потоку меняет пропускную способность задвижек. В движение затвор приводится с помощью электропривода. Для шпинделя и наплавки используется коррозионно-стойкой сталь 20X13 с высоким содержанием хрома (до 12-14%). Клин выполнен из стали 25Л.
Уплотнительные элементы. Прокладка и сальниковое уплотнение, изготовленные из ТРГ, обеспечивают герметичность арматуры относительно наружной среды, которая соответствует классу A по ГОСТ 9544-2015. Благодаря эластичности и прочности уплотнители легко принимают нужную форму, не допускают протечек и долго не требуют замены при постоянном взаимодействии со слабоагрессивными средами.

Установка задвижек осуществляется с помощью фланцев. Такое конструктивное решение позволяет получать соединения, которые отличаются высокими показателями прочности и герметичности. Демонтаж арматуры проводится без применения специального оборудования и повреждения труб.

Преимущества использования

Задвижки 30с941нж позволяют организовать и контролировать работу трубопроводных систем в автоматическом режиме. Выдвижной шпиндель увеличивает ремонтопригодность арматуры и снижает гидравлическое сопротивление. Установка подшипника в бугельном узле позволяет применять менее мощный электропривод, а ходовая гайка из сплава латуни ЛС 59-1 исключает вероятность заклинивания. Упругий деформируемый клин не допускает протечек за счет плотного прилегания и помогает справиться с проблемами, которые могут возникнуть при открытии затвора из-за избыточных нагрузок.
