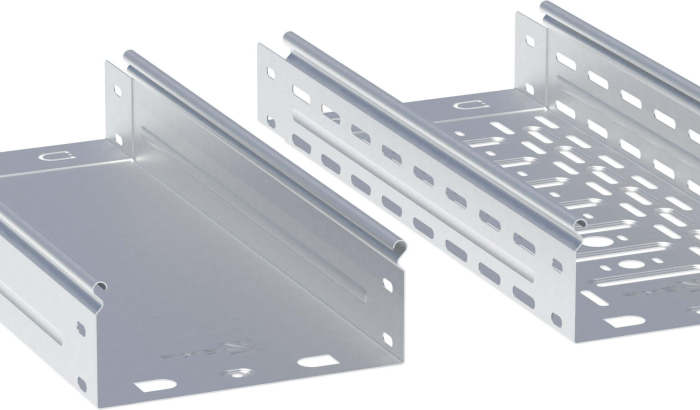

Листовые лотки vs перфорированные: в чём разница
Что общего у обоих вариантов
Металлический листовой лоток в обоих исполнениях изготавливают из одного и того же холоднокатаного стального листа методом профилирования, используют одинаковую систему комплектующих — крышки, соединительные пластины, крепёж — и монтируют по схожей технологии. Разница появляется именно в конструкции дна и стенок секции.
Вентиляция и теплоотвод
Перфорированный лоток имеет отверстия по всей длине, что обеспечивает естественную циркуляцию воздуха вокруг кабеля. Это критично для силовых линий, которые нагреваются под нагрузкой: без вентиляции тепло накапливается внутри лотка и ускоряет старение изоляции. Неперфорированный вариант такой вентиляции лишён, поэтому для сильно нагруженных силовых кабелей его выбирают реже.
Защита от пыли и влаги
Здесь преимущество на стороне неперфорированного лотка: сплошное дно и стенки не пропускают пыль, влагу и посторонние предметы внутрь конструкции. Перфорированный лоток в этом смысле уязвимее — отверстия, которые помогают с вентиляцией, одновременно открывают доступ к содержимому со стороны окружающей среды.
Вес и стоимость
За счёт отверстий перфорированная секция легче неперфорированной той же длины и сечения — экономия металла напрямую снижает вес конструкции. Это упрощает монтаж и немного удешевляет саму секцию, хотя разница в цене между вариантами обычно не так велика, как разница в весе.
Сравнение по ключевым параметрам
- вентиляция — лучше у перфорированного варианта;
- защита от пыли и влаги — лучше у неперфорированного;
- вес конструкции — меньше у перфорированного;
- удобство крепления аксессуаров через отверстия — у перфорированного;
- универсальность в сухих чистых помещениях — у обоих вариантов примерно одинаковая.
Когда выбирают комбинированное решение
На практике нередко используют оба типа на разных участках одной трассы: перфорированный лоток — там, где кабель греется и важна вентиляция, неперфорированный — на участках с повышенной запылённостью или влажностью, например при проходе через технический подвал. Такой комбинированный подход позволяет закрыть требования разных зон объекта без переплаты за избыточную защиту там, где она не нужна.
Что выбрать в спорной ситуации
Если сомневаетесь между вариантами, отталкивайтесь от приоритета: если важнее не допустить перегрева силового кабеля — берите перфорированный, если важнее защитить проводку от пыли, влаги и случайного контакта — неперфорированный. При смешанных требованиях неперфорированный лоток можно дополнить крышкой с вентиляционными отверстиями, получив промежуточное решение между двумя крайностями.
Как это отражается на нормативах и заполняемости
Нормы заполняемости лотка кабелем формально не зависят от наличия перфорации, но на практике для неперфорированных секций рекомендуют более консервативный подход — около 35% сечения против 40% у перфорированных, поскольку теплоотвод через сплошное дно хуже. Этот момент важно учитывать ещё на этапе расчёта сечения лотка, а не выяснять постфактум после жалоб на перегрев кабеля.
Пример из практики выбора
Возьмём типичный сценарий: производственный цех с силовыми линиями вдоль потолка и отдельной слаботочной трассой для систем автоматики у пола. Для силовых линий вдоль потолка логичнее выбрать перфорированный лоток — тепло от кабеля будет уходить вверх и рассеиваться через отверстия. Для напольной слаботочной трассы, подверженной пыли и случайным механическим воздействиям, разумнее взять неперфорированный вариант с крышкой. Такое разделение по участкам — типичное практическое решение, а не исключение из правил.
Что говорят монтажники на практике
Опытные электромонтажники редко спорят о теории — они ориентируются на накопленный опыт похожих объектов. По их наблюдениям, основная масса жалоб на перегрев кабеля связана именно с неверно подобранным типом лотка на силовых линиях, а основная масса жалоб на попадание пыли и влаги в трассу — с использованием перфорированного варианта там, где по условиям объекта требовался закрытый. Это подтверждает главный вывод: универсального «правильного» варианта не существует, есть только вариант, подходящий под конкретные условия конкретного участка трассы.
Вывод
Перфорированные и неперфорированные листовые лотки решают разные задачи: первые лучше справляются с вентиляцией и подходят для нагруженных силовых линий, вторые надёжнее защищают кабель от внешней среды. Выбор между ними определяется не абстрактным предпочтением, а конкретными условиями эксплуатации участка трассы.
