Как правильно выбрать компенсационный провод для термопары: полное руководство

В промышленных процессах, где контроль температуры — вопрос качества, безопасности и экономики, погрешность даже в пару градусов может обернуться миллионными убытками или аварией. Сердцем таких систем часто является термопара, но её потенциал раскрывается только в паре с правильным компенсационным проводом. Этот, казалось бы, вспомогательный элемент на самом деле является ключевым звеном, обеспечивающим передачу слабого термо-ЭДС от датчика к измерительному прибору без искажений. Пренебрежение его выбором сводит на нет точность дорогостоящей измерительной цепи. Эта статья — ваше исчерпывающее руководство. Прочитав её, вы будете точно знать, как подобрать правильный провод, понимать принципы его работы и избегать типичных ошибок, экономя время и ресурсы вашего предприятия.

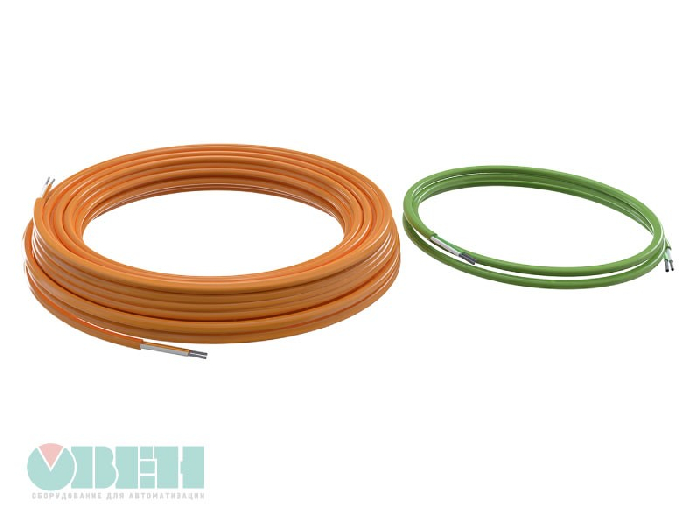

компенсационные провода для термопара

Что такое компенсационный провод и зачем он нужен?

Термопара работает по принципу возникновения напряжения (термо-ЭДС) на стыке двух разнородных металлов. Однако подключать её к контроллеру напрямую дорого и непрактично, особенно на больших расстояниях. Компенсационный провод — это парный кабель, жилы которого изготовлены из сплавов, чьи термоэлектрические характеристики в определенном диапазоне температур идентичны материалам термопары. Его основная задача — «продлить» электроды термопары до прибора, не внося дополнительной погрешности. Фактически, он компенсирует разницу температур между рабочим спаем (в печи) и холодными концами (у прибора), отсюда и его название.

Критерии выбора: на что обращать внимание в первую очередь

Выбор провода — это не просто поиск кабеля под цвет маркировки. Необходим системный подход, учитывающий все условия эксплуатации.

Тип термопары (калибровка): Это отправная точка. Каждый тип (J, K, S, R, B, N, E, T) имеет строго определенную пару материалов. Провод должен соответствовать этому типу. Использование провода для термопары типа K с термопарой типа J приведет к катастрофической погрешности.
Диапазон рабочих температур: У провода есть свой, обычно более узкий, температурный предел, чем у самой термопары. Важно, чтобы температура в зоне прокладки кабеля (а не только на конце датчика!) не выходила за этот предел.
Условия окружающей среды: Здесь определяющую роль играет изоляция и оболочка. Для агрессивных сред (химические пары, масла) нужна фторопластовая (FEP, PFA) изоляция. Для высоких температур — стекловолокно или керамика. Для помещений с риском механических повреждений — бронированная оплетка.
Помехоустойчивость: В цехах с мощным оборудованием (например, где используются мощные приводы с соленоидами) неизбежны электромагнитные помехи. Для передачи микровольтовых сигналов термопары это критично. Решение — экранированные провода (оплетка или фольга) и, в идеале, витая пара жил. Кстати, при комплектации таких систем часто возникает необходимость купить катушку соленоида для замены в исполнительных механизмах клапанов или заслонок, управляющих по сигналу от той же системы контроля температуры. Важно выбирать надежных поставщиков и для таких компонентов.
Длина линии: Сопротивление провода растет с длиной, что может влиять на точность. Для очень длинных трасс (более 50-100 м) необходим расчет падения напряжения или использование специальных усилителей-преобразователей сигнала.

Маркировка, цветовая кодировка и конструкция

Умение читать маркировку сэкономит время и предотвратит ошибки. Стандарты (МЭК, ANSI, ГОСТ) определяют цвет изоляции для положительной и отрицательной жилы. Например, для популярной термопары типа K: положительная жила — красный, отрицательная — синий. Сам провод маркируется буквами, указывающими на тип термопары (например, KC — компенсационный для хромель-алюмелевых термопар). Конструктивно провода бывают парными в общей изоляции, многопарными (для нескольких датчиков), с экраном и без.

Типичные ошибки при выборе и монтаже

Даже правильный провод можно испортить неграмотным монтажом. Вот главные ошибки:

Использование обычного медного кабеля: Это грубейшая ошибка, ведущая к непредсказуемым показаниям.
Смешение типов: Подключение провода от одного типа термопары к другому.
Перегрев: Прокладка в зоне, где температура превышает допустимую для изоляции провода.
Наводки: Прокладка в одном лотке с силовыми кабелями без должного экранирования.
Неправильная полярность: Перепутаны «плюс» и «минус» при подключении.

Почему это так важно: последствия неправильного выбора

Экономия на компенсационном проводе — ложная экономия. Последствия могут быть разными, но всегда дорогостоящими:

Потеря точности контроля: Некорректные данные о температуре ведут к браку продукции (недожог/пережог в металлургии, нарушение рецептуры в химии и пищепроме).
Аварии и простои: Ложное срабатывание или, наоборот, несрабатывание аварийной сигнализации по температуре.
Увеличение энергозатрат: Система работает в неоптимальном режиме, расходуя лишние ресурсы.
Дорогостоящая диагностика: Поиск причины некорректных показаний в сложной системе может занять дни и потребовать остановки процесса.

Выбор компенсационного провода — это инвестиция в надежность и точность всего технологического процесса. Это не просто «проводок», а полноценный измерительный компонент. Подходите к его выбору так же тщательно, как и к выбору самой термопары или контроллера. Учитывайте все факторы: тип датчика, среду, помехи, длину. Если сомневаетесь — обратитесь за консультацией к техническим специалистам поставщика. Грамотно подобранная и смонтированная измерительная цепь прослужит долгие годы, обеспечивая стабильное качество и безопасность вашего производства. Помните, что в современной автоматике все взаимосвязано: точность температурного контура может зависеть и от качества смежных компонентов, будь то датчик, провод или даже исполнительный механизм, для ремонта которого может потребоваться новая катушка соленоида.
