Кварцевый резонатор: Сердцебиение современной электроники

В мире, который стремится к миниатюризации и высокой точности, трудно представить себе устройство, не зависящее от стабильного и надежного источника тактовых импульсов. Эту фундаментальную роль в подавляющем большинстве электронных схем исполняет скромный, но незаменимый компонент — кварцевый резонатор. Именно он задает ритм, по которому живут наши смартфоны, компьютеры, часы и даже космические аппараты.

Принцип действия: От пьезоэффекта к стабильным колебаниям

В основе работы кварцевого резонатора лежит пьезоэлектрический эффект, открытый братьями Кюри в конце XIX века. Суть этого явления заключается в способности некоторых материалов (в данном случае кристалла кварца) генерировать электрический заряд при механической деформации и, наоборот, деформироваться под воздействием приложенного электрического поля.

Кварцевый резонатор конструктивно представляет собой тонкую пластинку, кольцо или камертон, вырезанную из монокристалла кварца под определенным углом. На ее поверхности нанесены металлические электроды. Когда на эти электроды подается переменное электрическое напряжение, кристалл благодаря обратному пьезоэффекту начинает сжиматься и расширяться, то есть вибрировать на своей резонансной частоте.

Эта механическая вибрация, в свою очередь, благодаря прямому пьезоэффекту порождает на электродах переменное напряжение той же частоты. Таким образом, система замыкается в самоподдерживающийся oscillatory контур. Ключевое свойство кварца — его исключительно высокая добротность и стабильность. Резонансная частота кристалла определяется его физическими размерами, формой и упругими постоянными. Поскольку кварц является стабильным материалом, мало подверженным влиянию температуры и старения, частота его колебаний остается практически неизменной в течение долгого времени.

Конструкция и типы кварцевых резонаторов

Сам по себе кристалл кварца очень хрупок и чувствителен к окружающей среде. Поэтому его помещают в герметичный корпус, который защищает его от влаги, пыли, механических воздействий и обеспечивает стабильные условия работы. Наиболее распространены два типа корпусов:

Металлические герметичные корпуса (например, HC-49/S). Это классический цилиндрический или прямоугольный корпус, внутри которого кристалл закрепляется на специальных держателях. Такие резонаторы надежны и широко используются в промышленной и бытовой электронике.

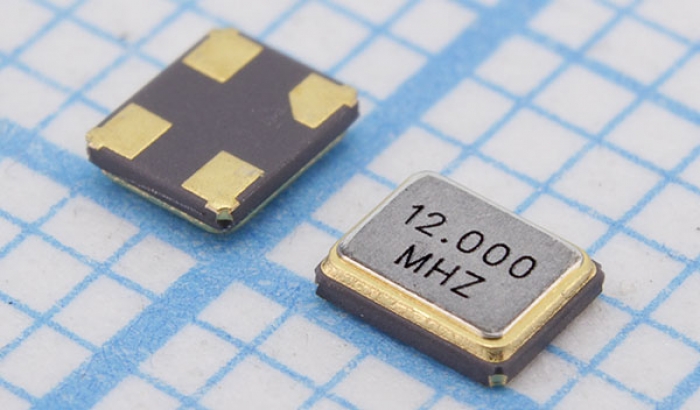

Керамические SMD-корпуса. С развитием поверхностного монтажа (SMD) получили распространение миниатюрные керамические корпуса. Они меньше по размеру, дешевле в массовом производстве и идеально подходят для автоматизированной сборки печатных плат в смартфонах, планшетах и другой компактной технике.

Кварцевые резонаторы также делятся по частотному диапазону. Низкочастотные резонаторы (десятки-сотни килогерц) часто выполняются в форме камертона, в то время как высокочастотные (мегагерцы и выше) — в форме пластин.

Сфера применения: Где бьется кварцевое «сердце»?

Область применения кварцевых резонаторов поистине безгранична:

Системы синхронизации и хранения времени. Это самая очевидная область — любые электронные часы, таймеры, микроконтроллеры с функцией реального времени (RTC) используют кварцевый резонатор для точного отсчета секунд, минут и часов.
Задающие генераторы процессоров и микроконтроллеров. Центральные процессоры в компьютерах, ядра микроконтроллеров в умных домах, автомобилях и игрушках работают на тактовой частоте, которую задает внешний или встроенный кварцевый резонатор. Каждая команда выполняется за определенное количество тактов, поэтому стабильность частоты напрямую влияет на производительность и надежность системы.
Средства связи. В радиоприемниках, передатчиках, модемах и сотовых телефонах кварцевые резонаторы используются для стабилизации несущей частоты и фильтрации сигналов, обеспечивая четкий прием и передачу данных без помех.
Навигационные системы (GPS, ГЛОНАСС). Высокоточные кварцевые генераторы являются неотъемлемой частью навигационного оборудования, где любая погрешность в частоте может вылиться в метры и километры ошибки на местности.

Преимущества и недостатки

Главными преимуществами кварцевых резонаторов являются:

Высокая стабильность частоты.
Низкая стоимость при массовом производстве.
Высокая добротность, что означает малые потери энергии.
Долговременная надежность и устойчивость к старению.

Однако им присущи и некоторые ограничения:

Чувствительность к перегрузкам. Сильные вибрации или удары могут повредить кристалл или изменить его резонансную частоту.
Ограниченный частотный диапазон. Для создания очень высоких частот (свыше 100-200 МГц) требуются особые методы, что делает резонаторы дороже.
Чувствительность к резким перепадам температуры, несмотря на наличие термостабильных срезов.

Кварцевый резонатор, несмотря на свою простоту, остается одним из краеугольных камней современной электроники. Он является тем незаметным тружеником, который обеспечивает синхронную и точную работу миллионов устройств вокруг нас. Пока существует цифровая техника, требующая стабильного тактирования, кварцевое «сердце» будет продолжать отмерять ритм технологического прогресса.
