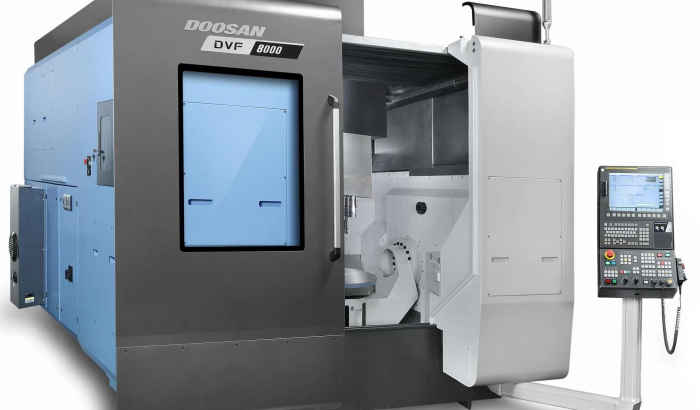

«Кинематика превосходства: почему 5-осевой станок ЧПУ меняет парадигму производства»

В современном машиностроении и аддитивных технологиях существует жесткая аксиома: сложность детали прямо пропорциональна количеству переустановок. Традиционные 3-осевые фрезерные станки (перемещение по осям X, Y, Z) блестяще справляются с плоскими или коробчатыми деталями, но когда речь заходит об аэродинамических поверхностях турбинных лопаток, имплантатах сложной геометрии или пресс-формах с обратными уклонами, их возможности упираются в "потолок". Решением этой проблемы уже несколько десятилетий является 5-осевая технология обработки (5-axis machining).

Конструктивные особенности: что скрывается за пятой осью?

В отличие от линейной триады (X, Y, Z), 5-осевой станок ЧПУ добавляет два вращательных движения. В зависимости от компоновки, это могут быть оси A, B или C (поворот вокруг X, Y или Z соответственно). Инженеры выделяют два основных типа компоновки:

Тип "Trunnion" (Люлька): Стол станка состоит из двух узлов. Нижняя поворотная часть (ось B или A) наклоняет заготовку, а вращающаяся встроенная планшайба (ось C) проворачивает её. Это самый жесткий и точный вариант, идеальный для тяжелого резания.
Тип "Swivel Head" (Поворотная головка): Здесь шпиндель сам наклоняется вокруг одной или двух осей. Стол при этом остается неподвижным или вращается только вокруг вертикали. Такая схема позволяет обрабатывать очень высокие и глубокие детали, например, корпуса ракет или гидроцилиндры.

Кинематическое преимущество: метод "от одного касания"

Главное технологическое преимущество 5-осевой обработки — это способность держать инструмент строго перпендикулярно или под оптимальным углом к обрабатываемой поверхности в любой точке траектории. В 3-осевом станке, как только поверхность уходит под наклоном, острая кромка фрезы начинает резать "пяткой", снижая скорость и качество.

В 5-осевом станке инструмент постоянно "кланяется" поверхности, сохраняя постоянную площадь контакта. Это дает три фундаментальных результата:

Идеальная геометрия: Отсутствие ступенек при обработке плоскостей сложного профиля.
Экстремальная длина инструмента: Можно использовать короткую, жесткую фрезу для обработки глубоких карманов, тогда как на 3-осевом станке пришлось бы применять длинный "губчатый" резак, вибрирующий как струна.
Одна установка — вся деталь: Самый жирный плюс. Исключаются погрешности базирования. Если на 3-осевом станке для изготовления крыльчатки нужно 3-4 переустановки (что накапливает ошибку 0.05–0.1 мм), то на 5-осевом деталь зажимается один раз, и все 5 сторон обрабатываются за один цикл.

Постпроцессор и управление: математика сложности

Управление 5-осями требует не просто мощного контроллера (CNC), а сложного математического аппарата. В дело вступает RTCP (Rotation Tool Center Point — вращение вокруг центра инструмента). Это функция, благодаря которой программисту не нужно думать о геометрических смещениях осей вращения. Он задает точку в пространстве, а контроллер автоматически просчитывает синхронное движение всех пяти приводов, чтобы кончик фрезы оставался в этой точке.

Без RTCP программирование 5-осевого станка превращается в адский труд с вычислением тригонометрических матриц. Современные CAM-системы (Mastercam, NX, Hypermill) генерируют траектории с учетом коллизий — то есть умный алгоритм не позволит шпинделю врезаться в оснастку или стол станка.

Области применения: где без этого не обойтись

Аэрокосмос: Моноколеса (блиски), корпуса двигателей, лопатки турбин. Требуется точность до микрона и идеальная аэродинамическая поверхность.
Медицина: Индивидуальные имплантаты тазобедренного сустава (с пористой структурой), зубные мосты из диоксида циркония.
Автомобилестроение: Штампы для кузовных деталей, формы для литья под давлением сложных оптических элементов фар.
Энергетика: Рабочие колеса насосов и гидротурбин.

Цена вопроса: почему это не массовый продукт?

Пятиосевой станок — это вершина прецизионной мехатроники. Его стоимость начинается от 150 000 условных единиц (за китайские модели начального уровня) и достигает 1,5–2 миллионов (DMG MORI, Hermle, Grob). Сложности добавляет и оснастка: нужны высокоточные гидравлические или механические тиски с системой "Zero Point", а также сервис, готовый ремонтировать прецизионные червячные пары поворотных столов.

Итог

5-осевой ЧПУ станок — это не просто "станок с дополнительными моторами". Это инструмент, меняющий философию производства: от грубой вырезки заготовки с последующей доводкой к однопроходному аддитивно-субтрактивному синтезу. Владение этой технологией сегодня служит маркером высокотехнологичного предприятия, способного конкурировать на глобальном рынке сложных компонентов, а не просто штамповать плоские пластины. Будущее за динамической обработкой с пятой осью.
