Крепежные шайбы: от простого кольца до высокотехнологичного стопора

В мире крепежа, где каждый элемент несет ответственность за надежность и безопасность конструкций, шайба зачастую остается в тени своего более заметного "партнера" — болта или гайки. Однако именно она, этот неприметный диск с отверстием посередине, решает множество критически важных задач. От автомобилей и станков до мостов и небоскребов — крепежные шайбы есть везде, и их роль сложно переоценить.

Шайба — это не просто металлическое кольцо. Это функциональный элемент, обеспечивающий долговечность и устойчивость соединения к вибрациям, динамическим нагрузкам и агрессивным средам. В этой статье мы подробно разберем, какие бывают шайбы, для чего они нужны и как не ошибиться в их выборе.

Основные функции шайб

Прежде чем углубиться в классификацию, стоит четко определить, зачем вообще нужна шайба. Если болт и гайка обеспечивают стягивание деталей, то шайба берет на себя следующие функции:

Защита поверхности. При затяжке гайка или головка болта вращается и создает значительное трение. Шайба служит своего рода "прокладкой", предотвращая повреждение (вмятины, царапины) поверхности соединяемой детали.
Увеличение опорной площади. Площадь соприкосновения головки болта с деталью может быть мала, что создает высокое давление на материал. Шайба увеличивает эту площадь, равномерно распределяя нагрузку и предотвращая деформацию (продавливание) более мягких материалов, таких как алюминий или пластик.
Предотвращение самоотвинчивания. Одна из главных проблем резьбовых соединений — ослабление затяжки под действием вибраций. Специальные стопорные шайбы создают дополнительное трение или упор, блокируя вращение гайки и болта.
Компенсация теплового расширения. В узлах, подвергающихся перепадам температур, шайбы могут компенсировать изменение размеров деталей, сохраняя предварительное натяжение соединения.

Классификация и виды

Вся номенклатура крепежных шайб делится на две большие группы: опорные (основная задача — распределение нагрузки) и стопорные (основная задача — фиксация резьбы).

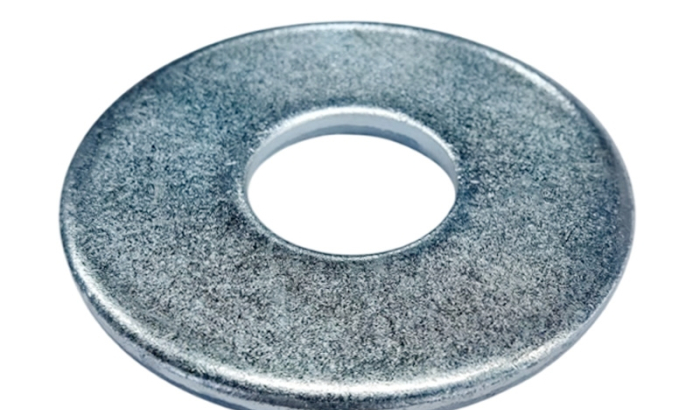

1. Плоские шайбы (Опорные)

Самый распространенный и простой тип. Представляет собой плоское кольцо. Плоские шайбы бывают:

Нормальные (ГОСТ 11371, DIN 125). Применяются в стандартных условиях.
Увеличенные (ГОСТ 6958, DIN 9021). Имеют наружный диаметр в три раза больше внутреннего. Используются для работы с мягкими материалами (дерево, пластик) или в случаях, когда отверстие в детали слишком большое.

Высокопрочные плоские шайбы (ГОСТ Р 52646) изготавливаются из улучшенных сталей с твердостью 35–45 HRC и используются в ответственных металлоконструкциях, например, в строительстве мостов.

2. Пружинные шайбы (Гроверы)

Классический, но во многом устаревший способ борьбы с самоотвинчиванием. Это разрезное кольцо, концы которого смещены в разные плоскости. При затяжке гайки гровер сплющивается, создавая упругую силу, препятствующую вращению.

Гроверы хорошо работают при продольных нагрузках, но неэффективны при поперечных вибрациях. Стоит отметить, что по современным стандартам термин "шайба Гровера" считается устаревшим, а сам этот тип уступает место более надежным решениям.

3. Стопорные шайбы с зубьями и лапками

Более прогрессивное решение для фиксации. У таких шайб есть зубья или лапки, которые при затяжке врезаются в поверхность гайки и детали, надежно блокируя соединение. Они делятся на наружные и внутренние зубчатые (ГОСТ 10463) и широко применяются в электроинструменте и бытовой технике.

4. Высокотехнологичные решения: Система NORD-LOCK

На сегодняшний день это, пожалуй, самый надежный механический стопор. Система состоит из двух шайб с клиновидными зубьями на внутренней поверхности. Принцип работы радикально отличается от гровера: NORD-Lock фиксирует соединение благодаря предварительному натяжению, а не трению.

Радиальные зубья (со стороны детали и болта) обеспечивают сцепление "замком", не давая шайбам вращаться.
Клиновидный зазор между шайбами предотвращает самоотвинчивание. При вибрации гайка стремится провернуться, но для этого шайбам нужно подняться по клину, что требует больше усилий, чем сила самой вибрации.

Это делает NORD-Lock идеальным решением для высоконагруженных соединений с мощными вибрациями.

Материалы и покрытия

Выбор материала зависит от условий эксплуатации. Наиболее распространены:

Сталь: Углеродистая сталь (для стандартных условий, часто с оцинковкой); Нержавеющая сталь марок А2 и А4 (для агрессивных сред, пищевой и химической промышленности); Пружинная сталь (для гроверов и стопорных шайб).
Цветные металлы: Латунь и медь (используются в электромонтаже и для декоративных целей, но подвержены коррозии).

Твердость и механические свойства шайб строго регламентируются стандартами (например, твердость плоских шайб класса точности А должна быть не менее 140 HV).

Выбор правильной шайбы — это не вопрос экономии, а вопрос безопасности и долговечности всей конструкции. Простая плоская шайба надежно распределит нагрузку и защитит поверхность. Зубчатая шайба не даст соединению ослабнуть в инструменте. А система NORD-Lock спасет мост или тяжелый станок от разрушения при вибрациях.

Понимание этих нюансов позволяет инженеру и простому специалисту создавать надежные, "вечные" соединения, где каждый элемент работает на общий результат.
