Надежный редуктор червячного типа: принципы работы, конструктивные решения и области применения

Редуктор червячного типа — это механизм передачи вращательного движения, который обеспечивает значительное снижение скорости вращения и увеличение момента сопротивления за счет сочленения червя и червячного колесa. Идея такого привода известна давно: червь вращается на валу и взаимодействует с зубьями цилиндрического червячного колеса, расположенного перпендикулярно. Передача характеризуется высоким крутящим моментом на выходе и относительно компактными габаритами, что делает редукторы этого типа востребованными в машиностроении, автомобилестроении и промышленной автоматизации.

Конструктивная суть и принципы работы

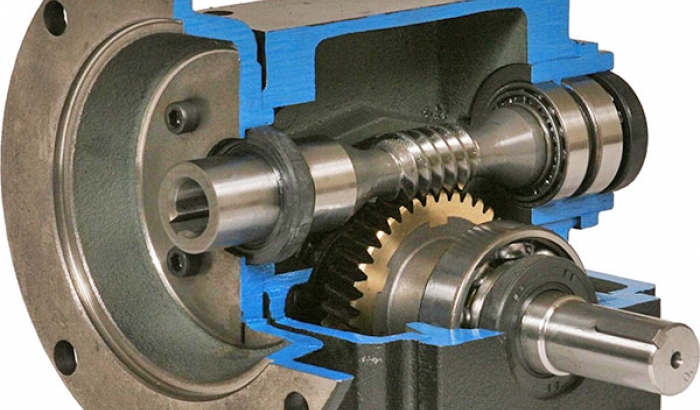

Червь представляет собой винтовой зубчатый вал, который вращает зубьевое колесо. Взаимодействие происходит по зубьям, расположенным на внешней поверхности цилиндра червячного колеса, что обеспечивает высокий коэффициент трения и передачу момента. Основное преимущество червячного редуктора — возможность передачи движения под углом 90 градусов без необходимости дополнительных сложных механизмов. При этом уменьшаются вибрации и достигается плавность хода за счет постепенного контакта зубьев и большого количества параллельных контактных точек.

Существуют две основных разновидности червячных редукторов: прямозубые и косозубые. В простейшем варианте червяк и червячное колесо имеют прямые зубья, что упрощает производство, но при этом возрастает риск проскальзывания и снижается КПД. Косозубые варианты обладают оптимизацией за счет зацепления зубьев под углом, что улучшает передачу мощности и снижает износ. В современных конструкциях чаще встречаются червяки с зацеплением по цилиндрической поверхности, что обеспечивает более равномерное распределение нагрузки.

Одним из ключевых параметров редуктора является передаточное отношение, равное отношению числа зубьев червячного колеса к числу оборотов червя. При этом в отличие от большинства других типов зубчатых передач, в традиционных червячных редукторах часто присутствует продольное смещение зацепления, что приводит к высоким крутящим моментам на выходном валу и снижению скорости вращения. Чем выше передаточное отношение, тем больший момент может передаваться, но тем выше требования к смазке и устойчивости к износу.

Преимущества и ограничения

К основным плюсам червячных редукторов относят большую передаточную способность при компактных размерах, возможность передачи движения под углом в 90 градусов, низкий уровень шума на холостом ходу и высокий крутящий момент на выходе. Они особенно хорошо работают в системах, где необходима плавность хода и точное, стабильное снижение скорости. В то же время стоит учитывать и ограничения: КПД у червячных редукторов может быть заметно ниже, чем у моделий spur и helical редукторов, особенно при непрерывной эксплуатации без перерывов на смазку. Износ зубьев и необходимость регулярного обслуживания систем смазки являются важными факторами эксплуатации. Важный аспект — теплоотвод: при передаче больших мощностей редуктор червячного типа нагревается, и отвод тепла становится критичным для сохранения ресурса узла.

Материалы и смазочные решения

Конструкция редукторов червячного типа предполагает использование прочных материалов для червя и кольца, которые должны выдерживать высокие контактные давления. Часто применяются сталь, чугун или бронза для червя; для червячного колеса — сталь или бронза в зависимости от пары материалов и требований к износу. В борьбе за долговечность применяют конические формы зубьев, правильное микротрещинное профилирование и точную шлифовку. Смазка играет большую роль в эффективности передачи и снижении износа. Масла подбираются по вязкости и термическим характеристикам, учитывая рабочие температуры, скорость вращения и нагрузку. В современных изделиях применяют редукторы с встроенной системой смазки, подшипниками с уменьшенным трением и уплотнениями, обеспечивающими защиту от пыли и влаги.

Промышленное применение

Редукторы червячного типа нашли широкое применение в разнообразных сферах: от конвейерных систем и упаковочных машин до станков с числовым управлением и робототехнических узлов. Они особенно ценны там, где необходим высокий тормозной момент и ограниченное пространство, а также там, где не требуется очень высокая КПД. В автомобильной технике такие редукторы встречаются в приводах стеклоподъемников, насосных узлах и небольших механизмах, где важна компактность и плавность движения. В бытовой технике — в моторах, приводах электроприводов, вентиляторах и т. п. В машиностроительной отрасли они применяются в редукторных коробках, линиях автоматизации и прессовых станках, где важно обеспечить устойчивость характеристик при длительной работе.

Особенности эксплуатации и техобслуживания

Эффективная работа червячного редуктора требует соблюдения рекомендаций по смазке, контроль за температурным режимом и регулярный мониторинг износа зубьев. При эксплуатации важно исключать перегрев, который может привести к потере прочности материалов и ухудшению смазочных свойств. Регламент технического обслуживания обычно включает замену смазки через заданный период, проверку уплотнений, осмотр зубьев на наличие заусенцев, трещин или локальных износов, а также контроль за состоянием подшипников. При значительных нагрузках и интенсивном режиме работы может потребоваться переработка профиля зубьев или переход на другие пары материалов, более устойчивые к износу. Для повышения долговечности часто применяют комбинированные схемы, где червяк и колесо изготовлены из разных материалов, обеспечивающих требуемые свойства трения и износостойкости.

Выбор редуктора для проекта

При выборе редуктора червячного типа для конкретного проекта важно учитывать передаточное отношение, мощность, скорость входа, условия охлаждения и смазки, расход энергии и требования к шуму. Не менее важно оценить коэффициент полезного действия, чтобы рассчитывать тепловые потери и требования к охлаждению. Размеры узла и возможность монтажа в предполагаемой конфигурации влияют на выбор между вертикальным и горизонтальным исполнением. Также следует учитывать доступность запасных частей и сервисного обслуживания, поскольку долговременная эксплуатация зависит от наличия материалов и квалифицированной поддержки.

Перспективы и современные тенденции

Современные решения в области редукторов червячного типа стремятся к улучшению КПД, снижению расхода энергии и увеличению ресурса работы. Это достигается за счет применения улучшенных материалов, точной обработки зубьев, перспективных профилей зацепления и совершенствования систем смазки и уплотнений. В динамике развиваются также гибридные решения, где червячная передача дополняется элементами других типов зубчатых передач для достижения оптимального сочетания параметров в конкретной задаче. Развитие мобильной робототехники, автоматизации производственных линий и малогабаритной техники подталкивает производителей к выпуску компактных, долговечных и экономичных вариантов, адаптированных под промышленные и бытовые задачи.

Редуктор червячного типа остается важным элементом в арсенале машиностроителя: он сочетает в себе способность обеспечивать высокий момент на выходе при относительно компактных размерах и угле передачи, что позволяет решать широкий спектр задач в промышленности, автомобилестроении и бытовой технике. Правильный выбор материалов, продуманная система смазки и регулярное техническое обслуживание обеспечивают надежность и долговечность таких редукторов в условиях интенсивной эксплуатации.
