Водоводяные подогреватели: устройство и принцип работы

Водоводяной подогреватель представляет собой теплообменный аппарат поверхностного типа, предназначенный для передачи тепловой энергии от греющего теплоносителя к нагреваемой воде без их непосредственного смешения. Такие устройства находят широкое применение в системах отопления и горячего водоснабжения жилых, общественных и промышленных зданий, а также в технологических процессах нефтегазовой и химической отраслей . Понимание устройства и принципа действия данного оборудования необходимо для его грамотной эксплуатации и обслуживания.

Конструктивные особенности

Основу типового водоводяного подогревателя составляет трубчатый корпус (кожух), внутри которого размещается пучок теплообменных труб, закреплённых в трубных досках . Корпус изготавливается из стальной трубы и обычно не имеет сварных швов, а на его торцах предусмотрены фланцевые соединения для подключения к трубопроводной арматуре . Внутренние трубы, через которые движется нагреваемая среда, выполняются из латуни или нержавеющей стали, что обеспечивает коррозионную стойкость и долговечность . Для интенсификации теплообмена поверхность труб может быть профилированной, что увеличивает площадь контакта и повышает теплоотдачу примерно на 70% по сравнению с гладкими трубами .

Современные модели часто выполняются модульными: подогреватель собирается из нескольких секций, количество и типоразмер которых определяется требуемой тепловой мощностью и условиями эксплуатации . Каждая секция представляет собой неразборный узел, состоящий из кожуха и трубного пучка. Секции соединяются между собой по трубному пространству с помощью калачей, а по межтрубному — патрубками . Для интенсификации теплообмена и предотвращения отложений в межтрубном пространстве могут устанавливаться дополнительные элементы, например, чашеобразные отражатели на центральной трубе, создающие турбулентность потока и вымывающие взвешенные частицы из нижней части корпуса .

Принцип работы

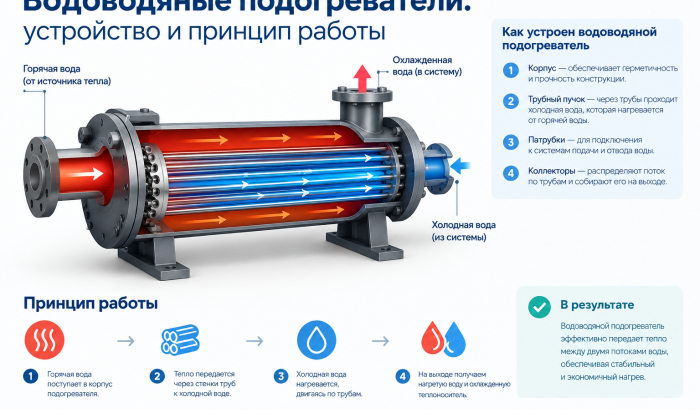

Принцип действия водоводяного подогревателя основан на противоточном движении двух теплоносителей. Греющая вода, поступающая из тепловой сети или котельной, направляется в межтрубное пространство — область между внутренней поверхностью кожуха и наружными стенками труб. Нагреваемая вода движется внутри трубного пучка. Такая схема движения, при которой потоки направлены навстречу друг другу, обеспечивает максимальную разность температур между теплоносителями по всей длине аппарата и, следовательно, наиболее эффективную передачу тепла .

Температура греющего теплоносителя может достигать 150 °С при рабочем давлении до 1 МПа, что предъявляет повышенные требования к прочности и герметичности конструкции . Тепло от горячей воды через стенки латунных или нержавеющих труб передаётся нагреваемой воде, после чего охлаждённый греющий теплоноситель возвращается в сеть, а подогретая вода направляется потребителю. В зависимости от назначения и режима работы подогреватели могут эксплуатироваться в закрытых помещениях с температурой воздуха не ниже 0 °С; при размещении на открытых площадках требуется защита от атмосферных осадков и механических повреждений .

Таким образом, водоводяной подогреватель является надёжным и эффективным элементом тепловых систем, конструкция которого обеспечивает раздельный контур для греющей и нагреваемой среды, а противоточная схема движения теплоносителей гарантирует высокую интенсивность теплообмена. Правильный подбор типоразмера секций и соблюдение условий эксплуатации позволяют использовать данное оборудование в течение длительного срока — нормативный ресурс составляет не менее 15 лет .
