Стальные фланцы и их виды, типы, особенности

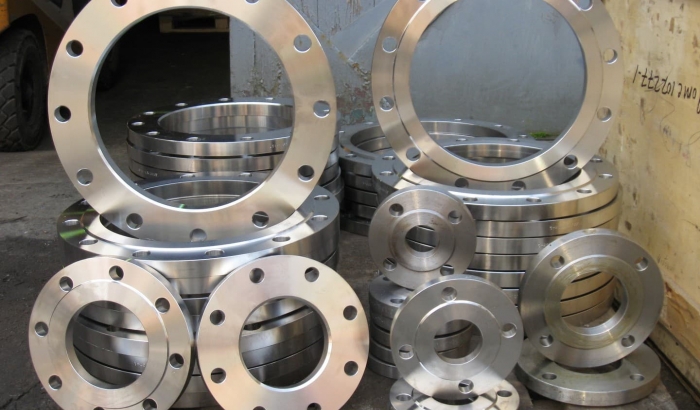

Фланцы из стали — незаменимые элементы для трубопроводов, обеспечивающие герметичное соединение конструкций. Это детали с отверстиями одинакового диаметра. Фланцы позволяют соединять трубы. Их размеры зависят от диаметра последних. Производство осуществляется в соответствии с государственными стандартами. Типоразмеры стальных деталей унифицированы. Эти элементы используются в инженерных коммуникациях, в энергетических системах, при монтаже промышленного оборудования, газопроводов, теплотрасс.
Разновидности фланцев
Плоские фланцы имеют круглую или квадратную форму, центральное отверстие, соответствующее трубопроводу по диаметру. Эта соединительная арматура изготавливается из разных марок стали — от углеродистой и криогенной до жаропрочной и низколегированной. Детали делают из сплава хрома, молибдена и никеля. Они не боятся окисления и температурных перепадов, устойчивы к агрессивным средам. Фланцы могут изготавливаться из листового проката. Качественные детали позволяют соединять трубы так, чтобы через центральное отверстие проходили вода или пар. Долговечные и устойчивые к коррозии стальные фланцы выпускаются с разными конструктивными особенностями. Выделим востребованные типы:
- плоские (01) — подходят для труб диаметром до 2 400 мм, используются в нефтяной и химической промышленности, в металлургической сфере. Соединяются с трубой двойным сварным швом, затягиваются для надежности;
- на приварном кольце (02) — в конструкции предусмотрено наличие кольца с центральным сквозным отверстием и диска. Эти фланцы используются на трубах диаметром до 600 мм;
- плоские под приварку на хомуте или на отбортовке;
- резьбовые — навинчиваются на трубы с резьбой. Используются как альтернативные модификации в коммуникациях с низкими показателями температуры и давления;
- воротниковые — с конусообразной втулкой и сварной горловиной. Такая конструкция позволяет устанавливать фланцы в трубах с высоким давлением. Коническая втулка — залог равномерного распределения напряжения при эксплуатации трубопровода.
С выступом или впадиной, шипом или пазами — фланцы имеют много разновидностей для применения в инженерных коммуникациях.
Особенности выбора
Для выбора соединительных элементов необходимо изучить их характеристики. Это диаметр, толщина, расстояние между центрами периферических отверстий. При заказе учитывайте направление эксплуатации. К примеру, фланцы первого и второго типа подходят для трубопроводов с температурой рабочей среды до трехсот градусов Цельсия.
